ジムニー JB23W 9型 間欠ワイパーを時間調整式に変更

ジムニーのワイパーは時間調整式でないので小雨とかちょっとの雨の時は多少不便に感じていたもので交換です

用意したもの→TOYOTA純正ファンカーゴ用時間調整機能付間欠スイッチ 純正部品番号(84652-52090)

時間調整機能付き間欠ワイパーレバースイッチ ファンカーゴ NCP21,NCP25,NCP20系 84652-52090 トヨタ純正部品

価格:8,856円
(2018/3/21 21:28時点)
感想(1件)

トヨタ純正なのでちょっとお高く7200円(当時価格)ほどします。社外品で3千円台のもあるのですがスイッチの質感や隙間などで不満があると聞いたのでこれにしました

f:id:ksn-bee:20200124234123j:plain

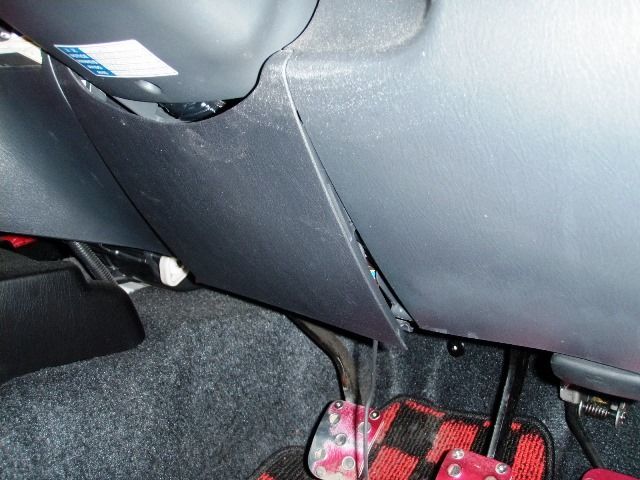

まずハンドル下のカバーを外し、コラムカバー下部もネジ3個あるので外します

f:id:ksn-bee:20200124234147j:plain f:id:ksn-bee:20200124234151j:plain

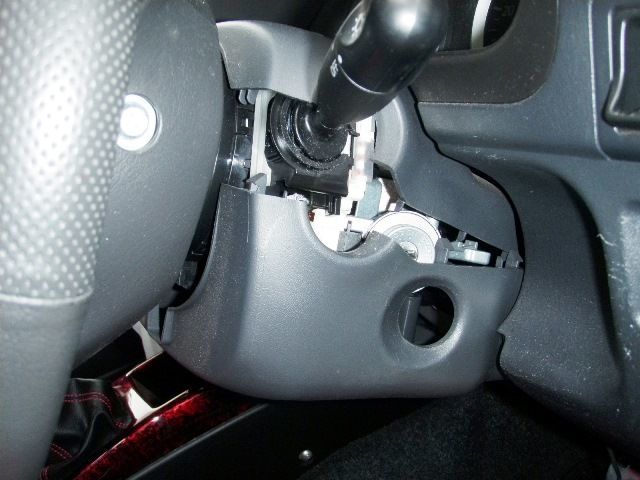

そしてコラムカバーの隙間に内張り剥がしを差し込んでパカっと

f:id:ksn-bee:20200124234220j:plain

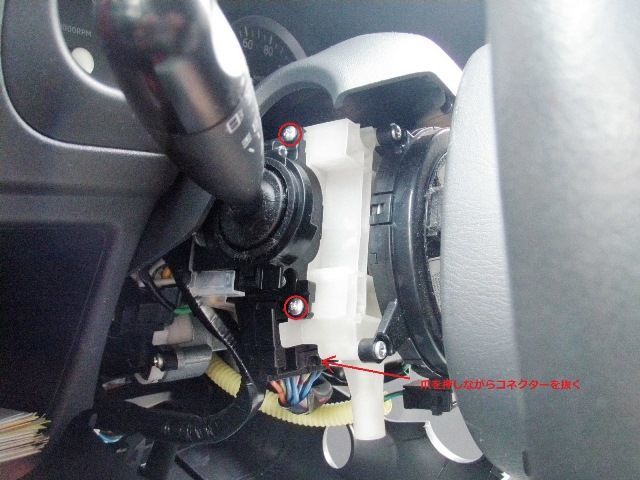

ワイパースイッチの根元が見えたらコネクターのロック爪を押しながら抜きます

そして赤丸のネジ2本を外しワイパースイッチを抜くようにすると取り外せます

f:id:ksn-bee:20200124234249j:plain

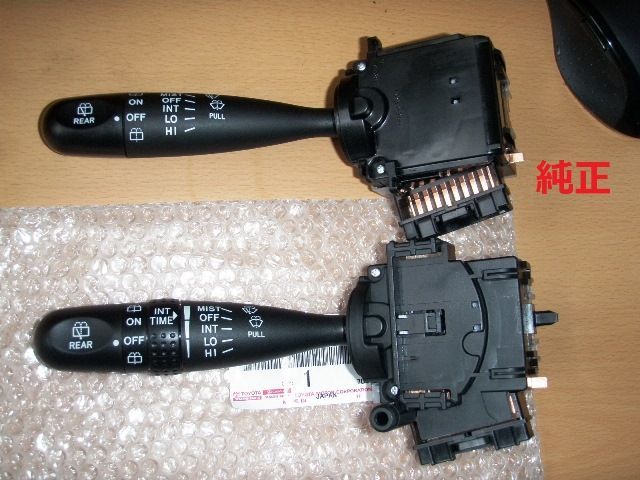

次は外したスイッチの加工です

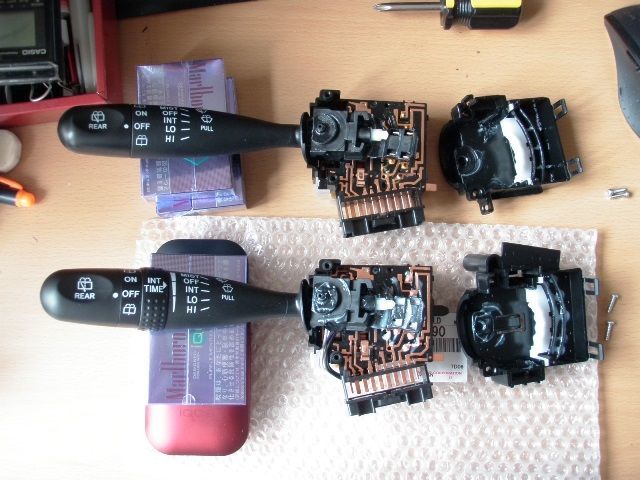

スズキ純正とトヨタ純正のスイッチカバー形状が違うのでこれを脱着交換します

f:id:ksn-bee:20200124234335j:plainf:id:ksn-bee:20200124234338j:plain

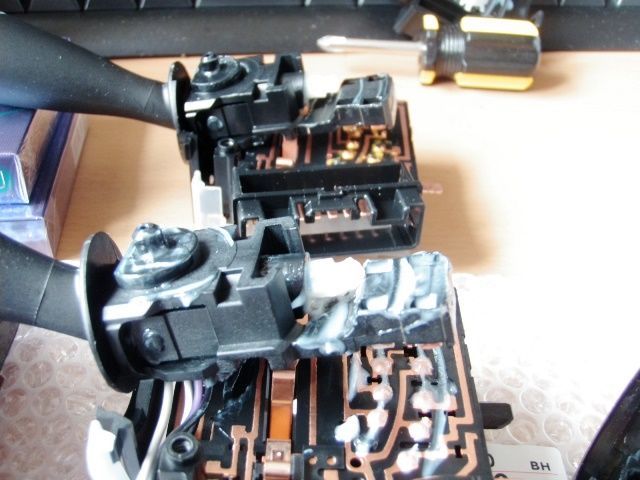

さすが新品はグリスてんこ盛りで奥の純正はもうスカスカになってます

f:id:ksn-bee:20200124234407j:plain

トヨタ調整式にスズキ純正カバーを取り付けた状態ですが、このニョキッと1本飛び出した突起をニッパーでカットして面を整えましょう。

f:id:ksn-bee:20200124234436j:plain

加工はこれで終わりであとは外した逆順で車両に取り付けて完成です

f:id:ksn-bee:20200124234454j:plain

おまけ

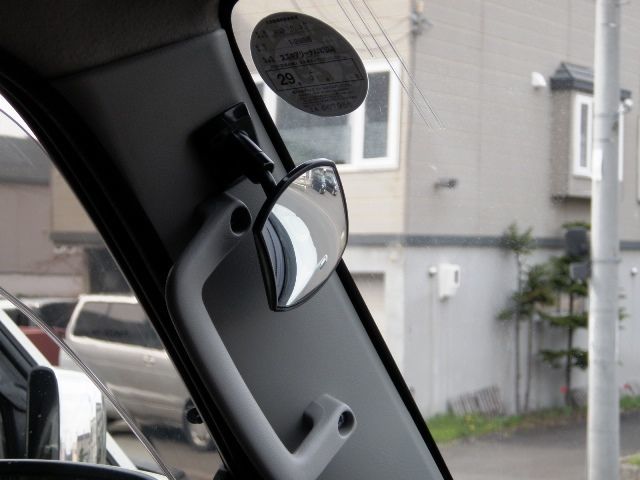

車検対策に補助ミラー付けました

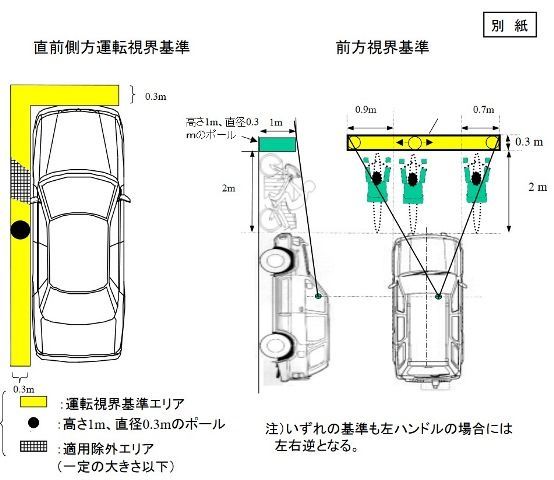

「前方視界基準」「直前側方運転視界基準」 というのがあって、2インチアップくらいだと問題はないと思うのですが念のため。

f:id:ksn-bee:20200124235129j:plainf:id:ksn-bee:20200124235131j:plain
